爆炸性气体环境中，增安型（Ex e）防爆接线箱是管线分线、中转的核心设备，大量防爆失爆隐患均源于现场安装不规范，很多施工、运维人员只做好外壳密封、接地，却忽略内部线缆敷设国标要求。本期结合现场检查典型案例，从线缆裁剪、线束捆扎、腔内布线、外部出线到端子施工，给出一套可直接落地的标准化安装工艺，供安装班组、现场监理、防爆验收人员对照执行。

标准完整原文摘录

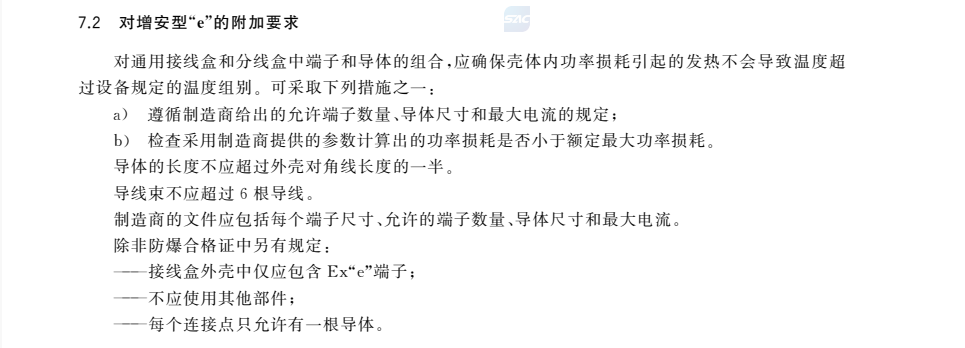

GB 3836.15-2024《爆炸性环境 第15部分 电气装置设计、选型、安装规范》第7.2条：
本条核心安装约束：
  1. 箱内接线导线长度不得超过箱体内部三维对角线尺寸；
  2. 箱内线缆成束敷设时，单束芯线数量≤6 根；
标准底层逻辑：增安型防爆依靠控制运行温升避免点燃爆炸性气体混合物，型式试验均按上述工况验证散热性能；现场安装一旦偏离结构参数，设备散热条件变差，温升超标导致丧失防爆性能。

隐患深度分析：为何属于重大防爆失爆隐患

基础知识&一文吃透增安型电气设备的五大防爆措施在往期基础知识分享中，我们已经知道了增安型“e”的基本原理，是一种采取附加措施以提高其安全性，防止温度过高和产生电弧和火花的防爆型式。
根据GB/T 3836.3-2021《爆炸性环境 第3部分：由增安型“e”保护的设备》第6.8条：通用接线盒或分线盒应装入一些处于“最不利状态”的接线端子，用规定的最大尺寸的端子导线将端子连接。与各个端子连接并包含在外壳之内的导线长度应等于外壳最大内部尺寸（三维对角线）。导线的布置应使试验电流通过每个端子，并且布线方式为串联。为表现导线绑扎的发热影响和典型安装的其他影响，导线应按6组绑扎成束，盒子外面的长度至少为0.5m。
总结：导线绑扎不合标准要求，线束密集堆积散热差，运行温度极限大幅上升，极易点燃爆炸性气体 - 空气混合物；若内部最高发热温度超过设备壳体、绝缘件稳定耐受温度，会直接破坏材料机械强度与绝缘性能，加速线缆老化开裂，产生短路、漏电电弧，造成设备失爆，引发爆炸事故。

现场典型案例及整改措施

案例描述
设备内芯线长度大于其对角线长度,捆扎芯线束数量大于6根

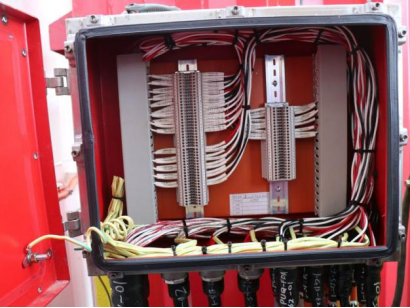

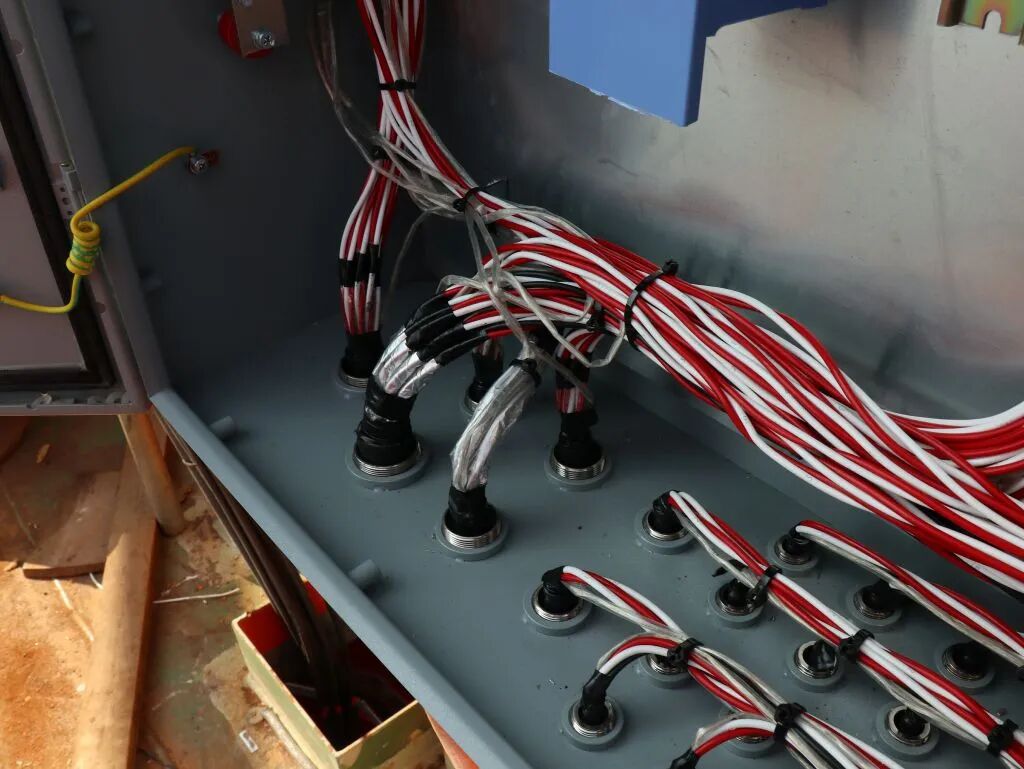

案例照片
整改建议

重新接线，使箱体内芯线符合标准要求

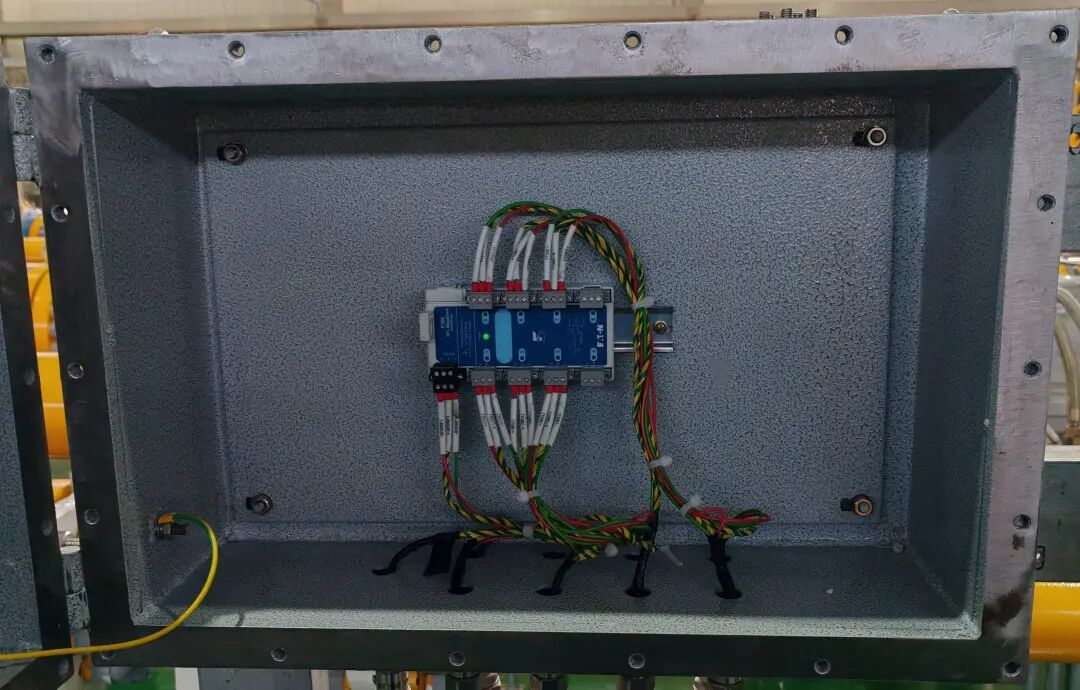

正确示范


总结

很多企业认为 “外壳完好就是防爆合格”，却忽视增安型设备核心管控点在内部发热控制。一根超长线缆、一束多几根芯线，看似微小施工瑕疵，实则在易燃易爆车间埋下随时引爆的定时炸弹。防爆无小事，腔体内侧的布线细节，才是守住防爆安全的关键防线。
